コンデンサーファン強制作動スイッチの自作

コンデンサーファン強制作動スイッチの自作

こんにちは.
野郎です.

コンデンサーファン,エアコンのファン,2つ目のファン,小さいほうのファンを強制的に動かしますよ.
前回の続きみたいなもんっす.


調べた結果,このように配線しました.


  • リレー → (4本のうちの当りを)三又で分岐・延長 → 室内に引き込んでスイッチに接続 → アース
  • スイッチ手前で分岐 → オンになると光るライトへ
  • ライトのプラス側をアクセサリーへ



エアコンファンのリレーを探します.
一応ネットに書いてあったけど,確認します.
リレーをはずして,エンジンかけてエアコンをオン→ファンが作動しなければ当たり.
助手席側ヘッドライト後ろに2つあるリレーのうち,ライト側のほうです.


しかし,リレーって最初に考えた人はすげー賢いと思うわー
仕組み見てびっくりしたわー

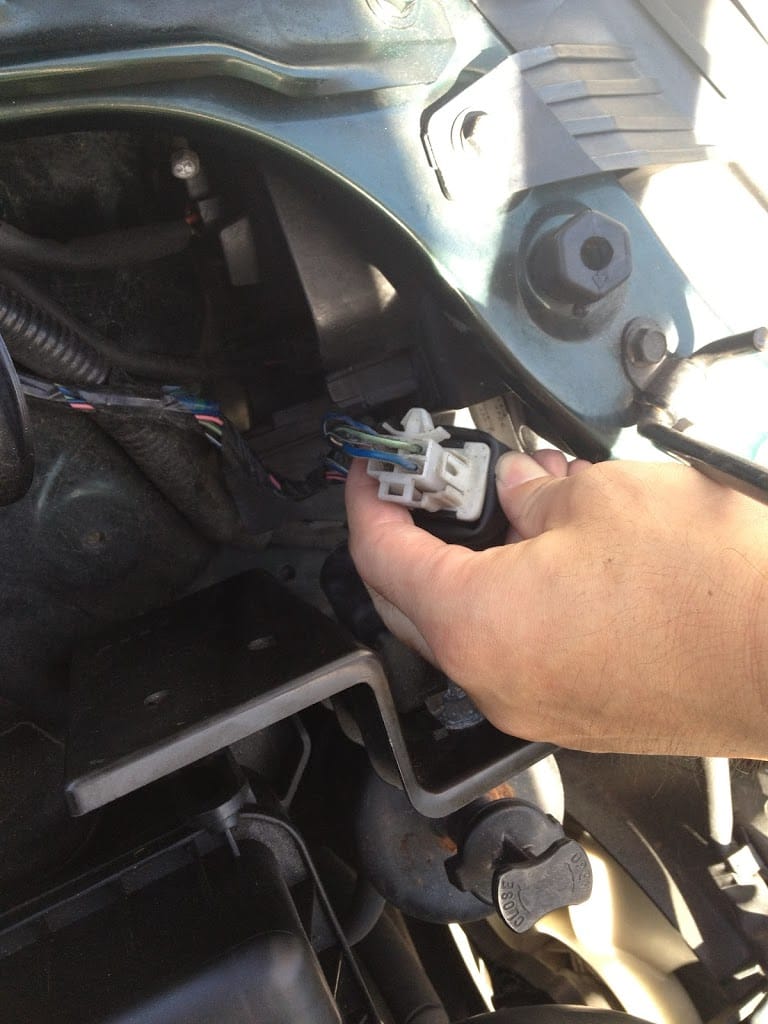

で次に,4つ線が出てるんだけど,どの配線を分岐させて引き込むかの確認っす.
調べた限り,細い線のうちどちらかっぽい(ホントはコレでは危ないね.まぁカットアンドエラーするつもりだったのでー.まねしないでねー).
イグニッションをオン(エンジンはかけない)で12Vが来てない方があたり.

12Vが来てるほうはバッテリへ行っている.


来てないほうは,エアコンのスイッチへ行っている.

最後にアースする(マイナスにつなぐ)ので,12Vが来てる方につなぐとヒューズが飛びますね.
運が悪いと,他の電気系にもダメージがあるんでしょうな・・・.


最初間違えて違う線を切ってしもうた(笑)

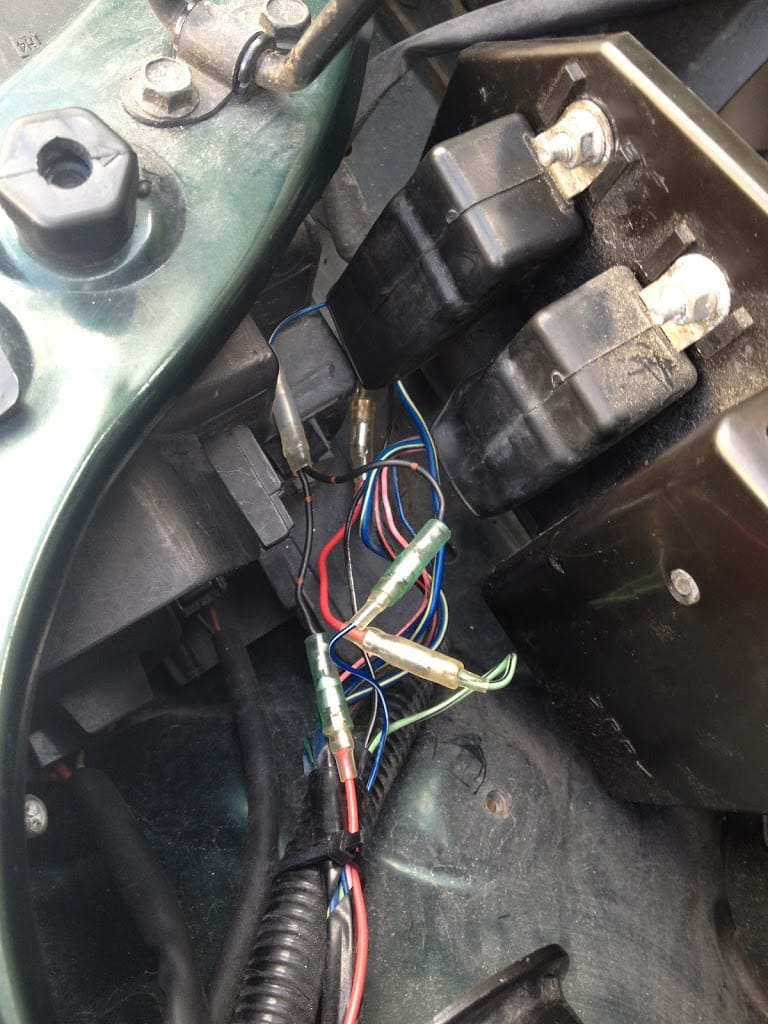

ので,細い線で12Vが来てなかったほう(確か青)をギボシで三又を作って分岐します.
テキトー(ホントはコレじゃだめよ)に配線を回して,社外の水温系をつけたときにグローメットに穴を開けたので,そこから引き込みます.

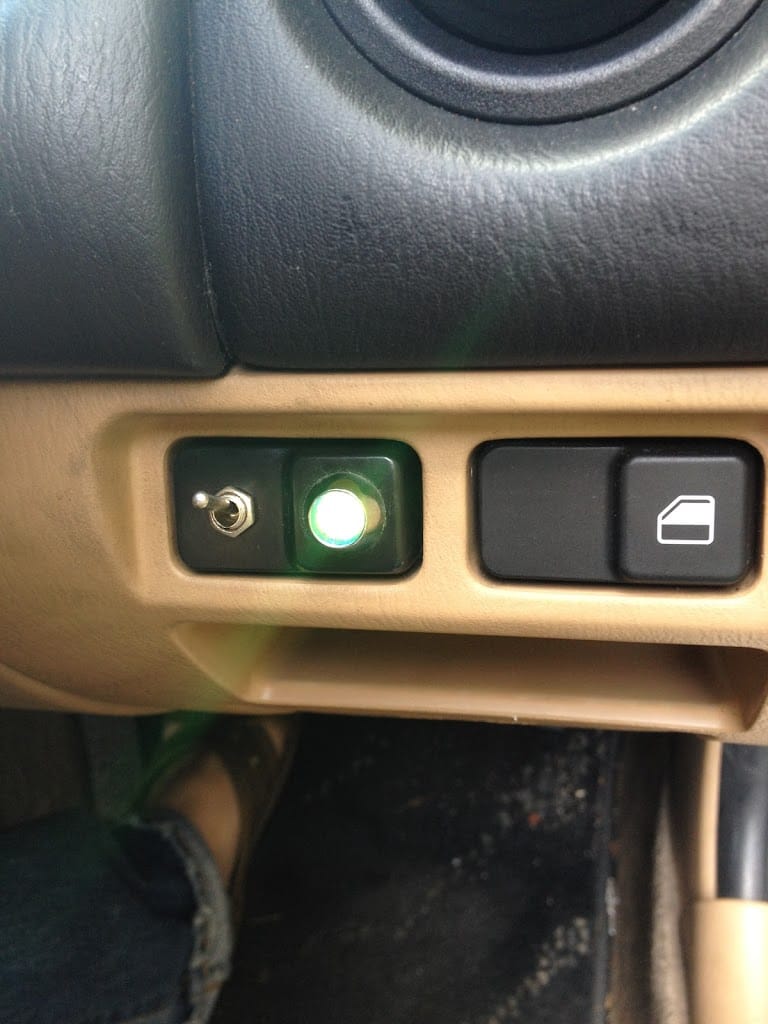

テキトーに三又とかを作りつつ,スイッチとライトに配線します.

買ったときからついていたスイッチで,どこにもつながってなかったの.
前のオーナーは何をつけてたのかしら


配線を確認して・・・・・エンジンをかけて・・・・スイッチオン!

おぉ!まわる!


ライトもつく!

次はスイッチを切ってエアコンをオン!
おぉ.回る!
ライトもついている!

できたー.
これでジムカーナのときの安心材料がひとつ増えましたー.

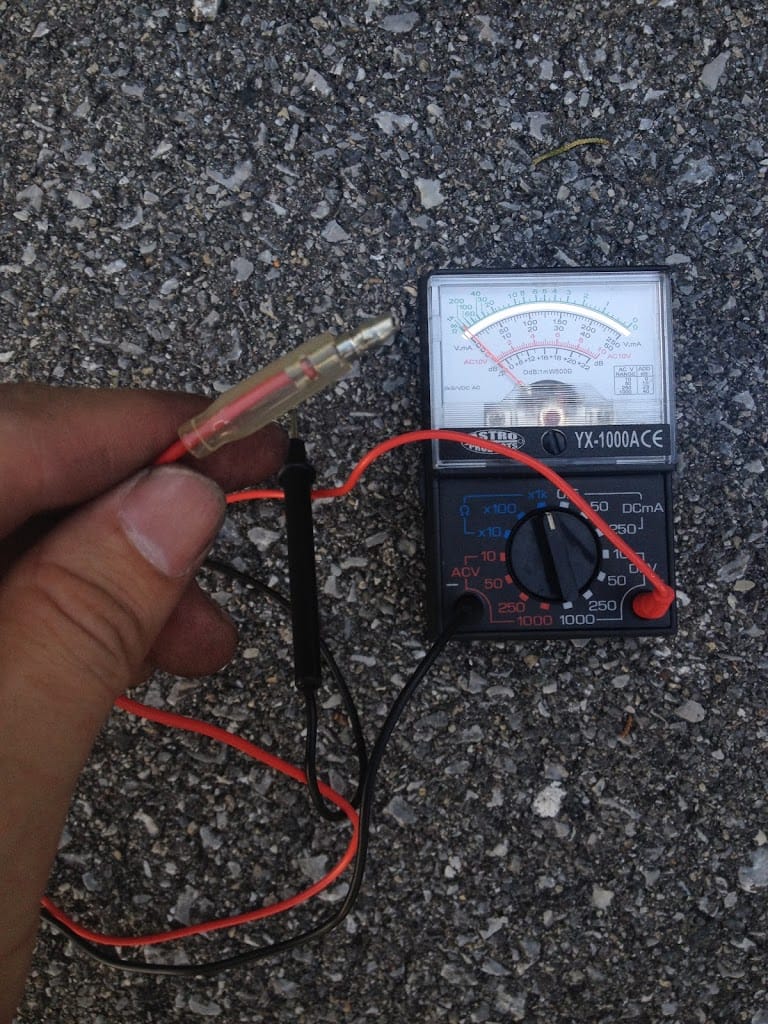

半年を待たずしてテスターが・・・・・.
先っぽが取れただけだったので,とりあえずオスギボシをつけてしのぎましたー.



今回は色んなサイトを参考にしました.
みなさんありがとうございました.

このようなときにやる調べ方

  1. テキトーな検索語を入れる
  2. 気になる結果を全てタブで開く(ブラウザがchromeならCTR押しながらクリック)
  3. 読みつつ,有用そうなのは残す
  4. 途中で新しい検索語句を思いついたら,検索して,気になる結果をどんどんタブで開く(タブは何十とかになるよ)
  5. 残った有用そうな結果を横断的に全て比較して,情報が矛盾してないか足りないピースがないか確認する
  6. 方針を決めて実行する



今回参考にした主なサイト
ありがとうございました.
http://www60.tok2.com/home/sevendream/event/event20050410_1.html
http://minkara.carview.co.jp/userid/1346688/car/988969/2010308/note.aspx
http://minkara.carview.co.jp/userid/302163/car/457108/870818/note.aspx
http://minkara.carview.co.jp/userid/302163/car/457108/935696/note.aspx
http://minkara.carview.co.jp/userid/202833/car/91205/114845/note.aspx
http://www.amon.co.jp/diy/neta/?tpl=relay
